Calculadora de Classe de Declividade - CCD
Está disponível no GeoSIE uma ferramenta para realização do cálculo automático de declividades, trata-se da Calculadora de Classe de Declividade.
É uma ferramenta útil aos engenheiros e projetistas atuantes nas obras rodoviárias, pois apresenta, de maneira automatizada, a análise de variação da declividade em trechos de rodovias após uma demarcação no mapa.
Após realizados os comandos, a calculadora apresentará o relatório do cálculo de perfil, constando declividade mínima, máxima, média e comprimento do trecho selecionado, além da classificação do mesmo e outras informações.
Aplicando filtro conforme situação de uso
Para demonstrar a utilização vamos simular um estudo de caso na rodovia SC-486, trecho: Botuverá – Vidal Ramos.
Nesse estudo, pretende-se entender qual a situação relacionada às declividades nesse segmento.
Após acessar o GeoSIE, para utilizar a Calculadora de Declividade, deve-se efetuar o Login, pois trata-se de uma ferramenta restrita para usuários internos.
Para facilitar a utilização, recomenda-se utilizar o filtro para especificar o trecho que será trabalhado.

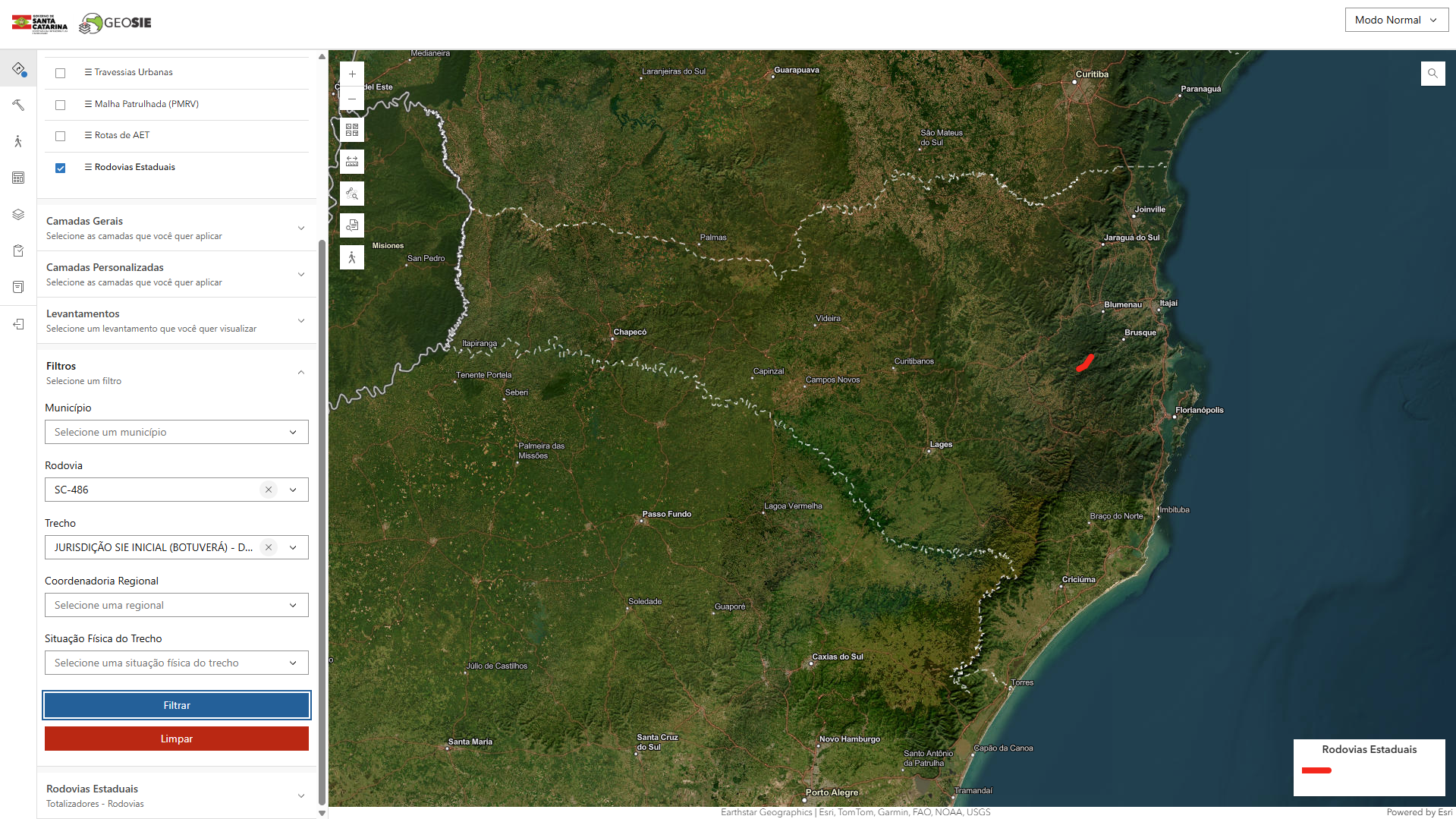

Para isso, mantém-se a camada “Rodovias Estaduais” ativada e, em filtros, especificam-se as informações necessárias. Em nosso caso: Rodovia SC-486 e o trecho: Jurisdição SIE inicial (Botuverá) – Divisa de municípios de Botuverá/Vidal Ramos”. Em seguida, acionar o comando “Filtrar”. Com isso, apenas o trecho desejado para o estudo fica demarcado no Mapa.
Acionamento da Calculadora de Classe de Declividade

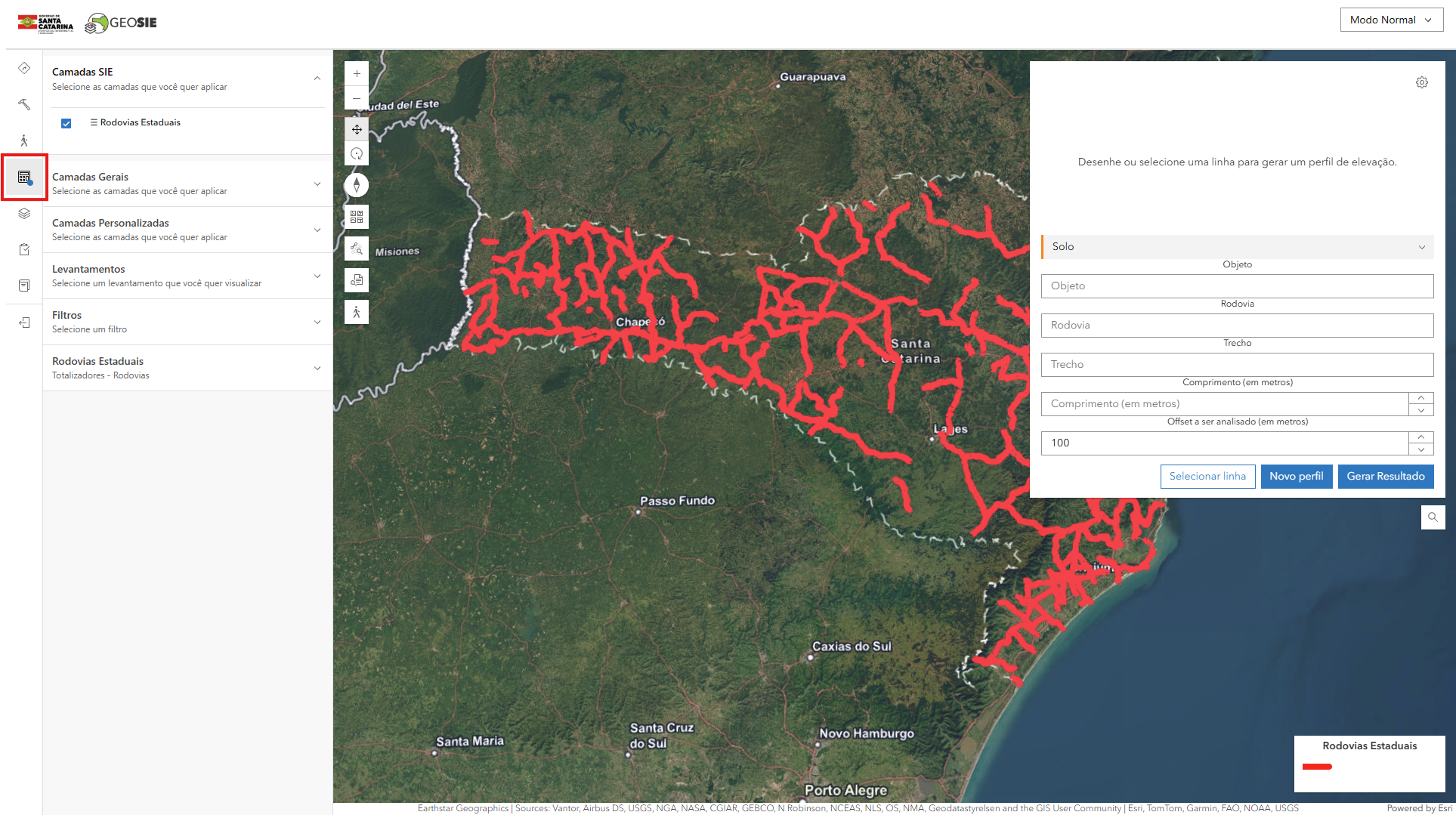

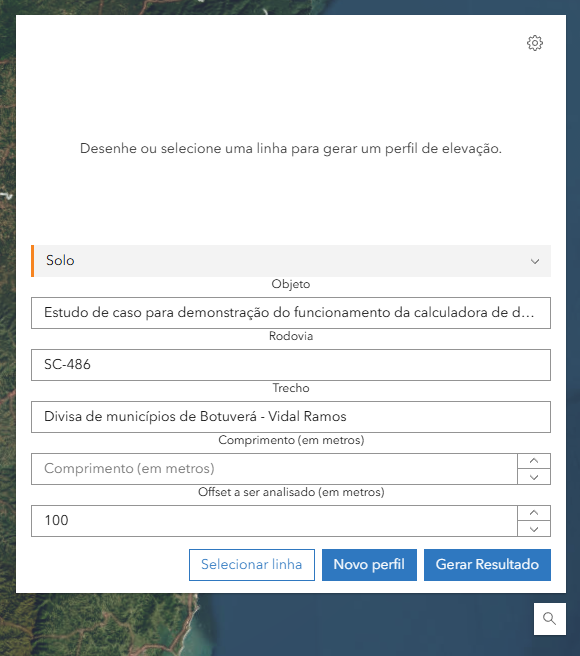

O próximo passo é acionar o comando “CCD – Calculadora de Classe de Declividade”. No menu, os campos devem ser preenchidos para que as informações constem corretamente no relatório. Nesse exemplo, será preenchido, conforme os detalhes do nosso estudo:
- Objeto: Estudo de caso para demonstração do funcionamento da calculadora de declividade;
- Rodovia: SC-486;
- Trecho: Divisa de municípios de Botuverá – Vidal Ramos;
- Comprimento: será calculado automaticamente, conforme o trecho a ser demarcado;
- Offset: manteremos 100 metros (esse índice refere-se a distância perpendicular a rodovia que será considerada no cálculo; 100 metros, corresponde a 50 metros para cada lado da rodovia);
Definidas as especificações deve-se demarcar o segmento a ser calculado, sendo que, para isso, constam duas opções:
- Selecionar linha: irá selecionar, automaticamente, um trecho completo da rodovia;
- Novo Perfil: permite demarcar o trecho manualmente, por meio de uma sequência de cliques;
Em nosso exemplo, será ativada a opção “Selecionar Linha” e efetuado um clique no trecho filtrado; todo o trecho é demarcado, confirmando a seleção. Feito isso, deve-se acionar “Gerar resultado”.

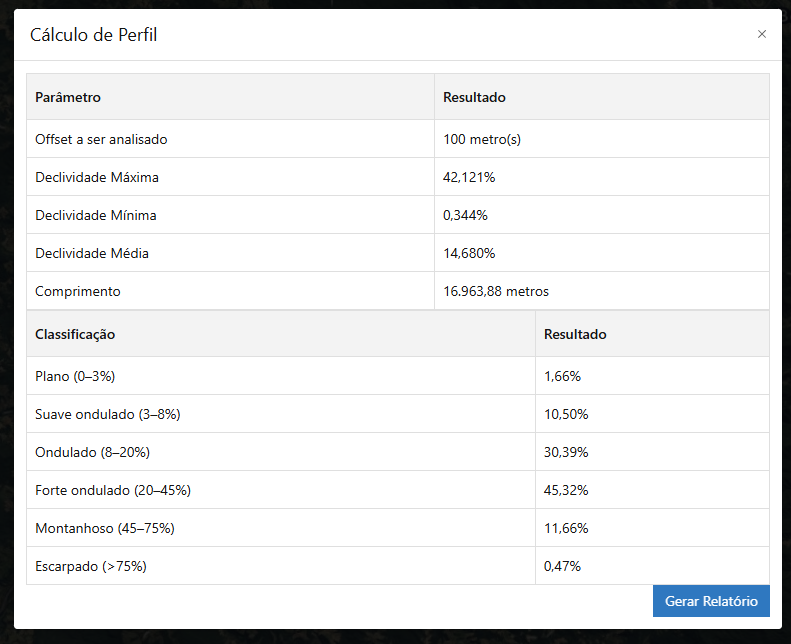

O resultado prévio será apresentado em uma tabela com uma série de informações sobre as declividades no trecho demarcado. Após uma consulta inicial, pode-se acionar a opção “Gerar Relatório”.
Geração do Relatório final da Classe de Declividade

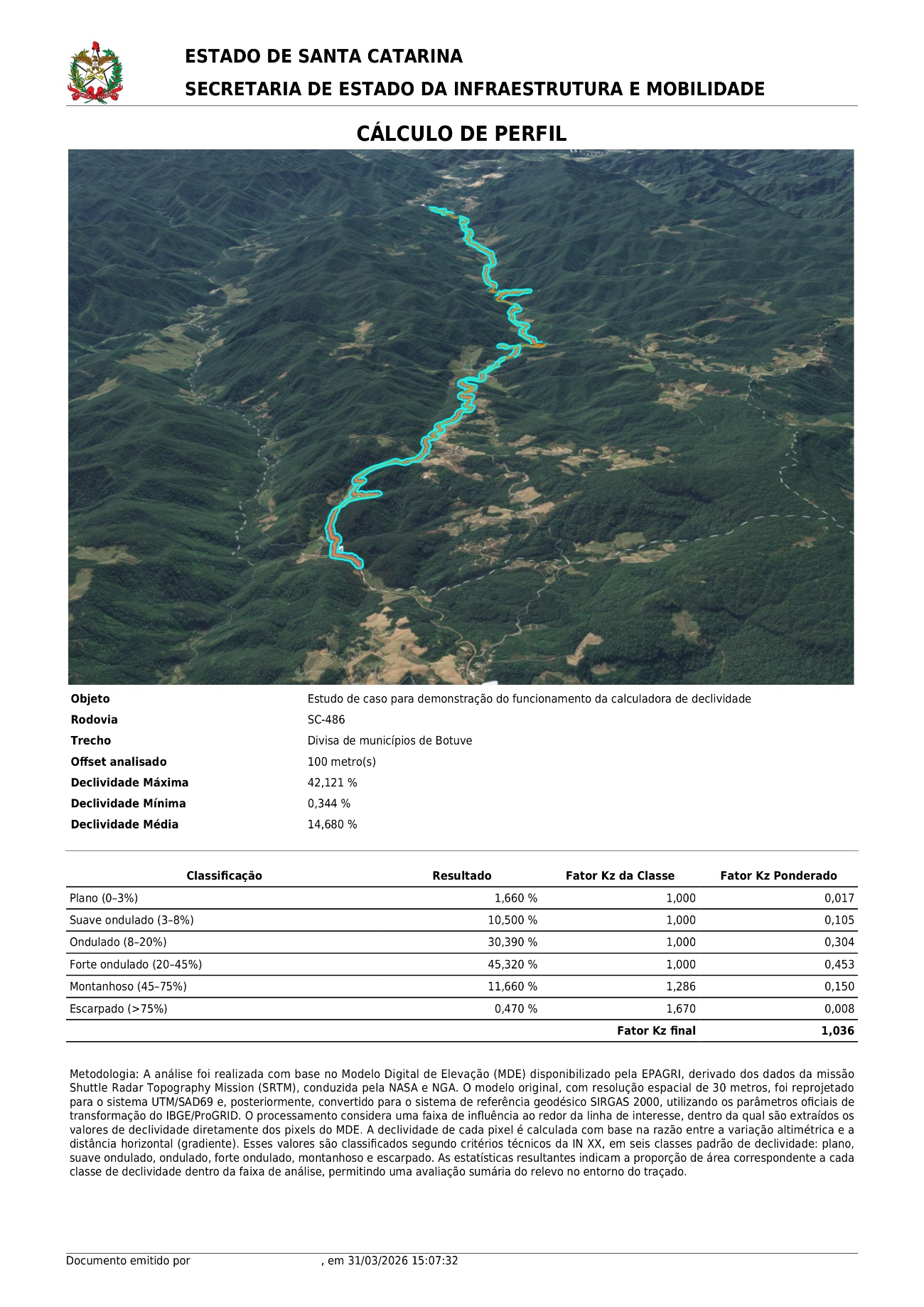

O GeoSIE irá gerar automaticamente um relatório completo do cálculo de perfil do segmento selecionado, mesclando as informações inseridas manualmente na calculadora com os cálculos automáticos, além de uma imagem do segmento e informações sobre o usuário, data e horário de realização da consulta. Detalhes sobre a metodologia empregada no cálculo também são inseridas automaticamente no relatório.
Em relação a imagem adicionada no relatório, é importante destacar que se refere a situação visual no mapa no momento de acionamento do comando, por isso, caso queira personalizar e refinar seu relatório é recomendável ajustar a imagem no mapa na maneira desejada.

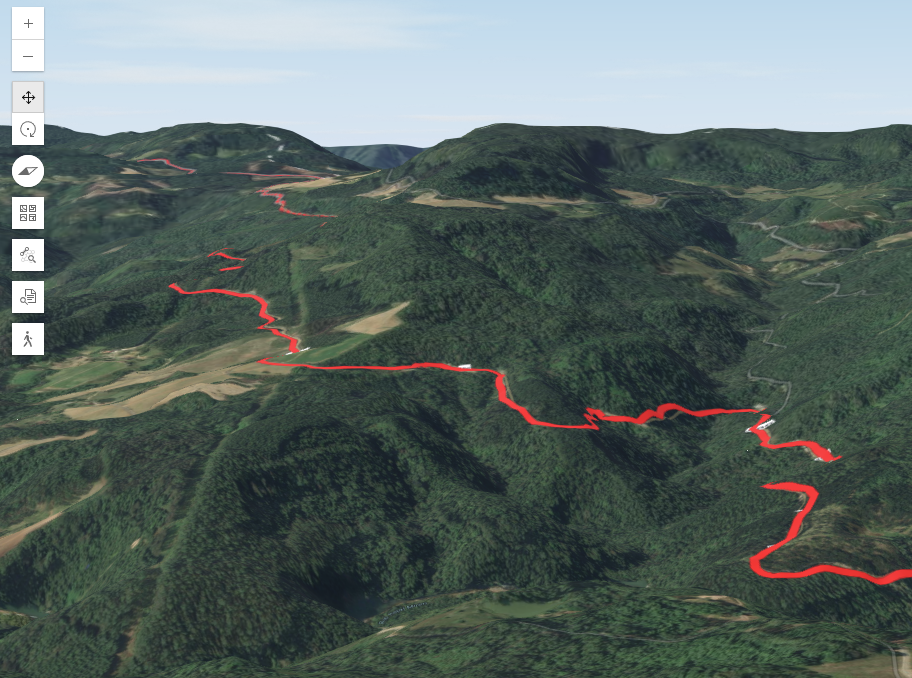

Retornando ao GeoSIE destaca-se também que com a calculadora de declividade acionada é habilitada uma visão 3D geral do mapa.
Segurando o botão direto do mouse e intercalando o uso das opções de zoom e arrastar é possível inclinar a visualização e ter um entendimento visual da situação de declividade nos trechos desejados.
